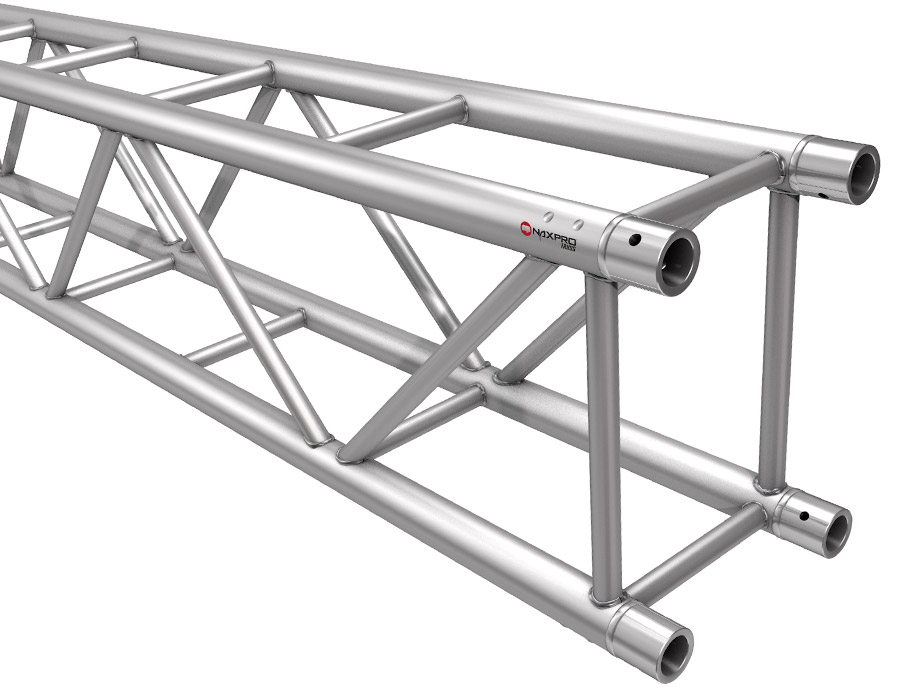

XD 340 truss-systemen
Productoverzicht
Het rechthoekige truss-systeem uit de Naxpro-Truss XD 340 serie combineert de compacte breedte van een truss-systeem uit de 30 serie met de hoge toegestane belasting van een systeem uit de 40 serie. Met zijn plaatsbesparende afmetingen biedt de Naxpro Truss XD 340 serie niet alleen een logistiek voordeel, maar door de extreem hoge mate van stabiliteit maakt het ook een breed scala aan toepassingen mogelijk.
Met zijn vrije spanwijdte van maximaal 20 m wordt de Naxpro Truss XD 340 vaak toegepast bij pre-rig constructies, bij vaste installaties en bij de stand- en podiumbouw. De onderdelen van het systeem worden door middel van conische verbindingsstukken krachtgesloten verbonden. De verbindingsstukken zijn inbegrepen in de levering. Om de onderdelen van het truss-systeem te verbinden is niet meer gereedschap nodig dan een lichte aluminium hamer. De Naxpro Truss XD 340 serie is leverbaar in alle RAL-kleuren, ook speciale constructies zijn mogelijk.
Gekeurde veiligheid
Afmetingen
Technische gegevens
| Breedte: | 290 mm |
| Hoogte: | 400 mm |
| Draagbuis: | 50 x 3 mm |
| Diagonalen: | 25 x 3 mm |
| Legering: | EN-AW 6082 T6 |
Belastingstabel XD 340
| Spanwijde | Gelijkmatig verdeelde last |
Doorbuiging | Centrale puntbelasting | Doorbuiging |
| m | kg/m | mm | kg | mm |
| 1,0 | 4353,3 | 0,1 | 4353,3 | 0,2 |
| 2,0 | 2172,7 | 1,2 | 3476,0* | 1,5 |
| 3,0 | 1445,9 | 3,9 | 2818,0* | 4,1 |
| 4,0 | 1082,5 | 9,3 | 2331,0* | 8,0 |
| 5,0 | 790,6 | 16,6 | 1976,4 | 13,4 |
| 6,0 | 546,6 | 24,0 | 1639,9 | 19,3 |
| 7,0 | 399,5 | 32,7 | 1398,4 | 26,3 |
| 8,0 | 304,1 | 42,7 | 1216,3 | 34,4 |
| 9,0 | 238,6 | 54,1 | 1073,8 | 43,6 |
| 10,0 | 191,8 | 66,8 | 959,0 | 54,0 |
| 11,0 | 157,2 | 80,9 | 864,4 | 65,6 |
| 12,0 | 130,8 | 96,4 | 784,9 | 78,3 |
| 13,0 | 110,3 | 113,2 | 717,0 | 92,2 |
| 14,0 | 94,0 | 131,5 | 658,3 | 107,4 |
| 15,0 | 80,9 | 151,1 | 606,8 | 123,8 |
| 16,0 | 70,2 | 172,2 | 561,3 | 141,5 |
| 17,0 | 61,3 | 194,6 | 520,8 | 160,5 |
| 18,0 | 53,8 | 218,5 | 484,2 | 180,9 |
| 19,0 | 47,5 | 243,9 | 451,2 | 202,6 |
| 20,0 | 42,1 | 270,7 | 421,0 | 225,8 |
* begrensd door interactie bij verschuiving / maatgevend is de verschuiving bij het verbindingsstuk. Grote lasten van hetzelfde gewicht moeten als ideale gevallen worden beschouwd. De overdracht van de last moet plaatsvinden op de kruisvlakken. Bij ontbrekende horizontaal-diagonalen zijn grotere spanwijdten niet raadzaam. De waarden voor de belasting zijn berekend bij toepassing van 10.9 bouten.

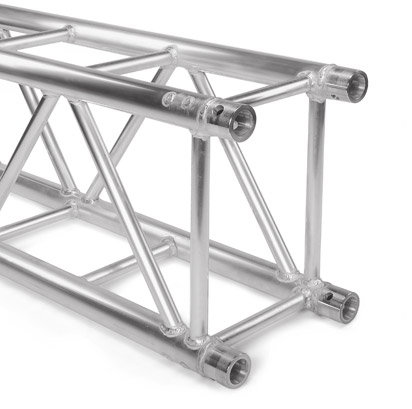

Overspanningen, hoeken en componenten XD 340
|
| Lengte | Gewicht | Art.-Nr. | Lengte | Gewicht | Art.-Nr. |
| cm | kg | cm | kg | ||
| 50 | 3,90 | 304400500 | 250 | 13,50 | 304402500 |
| 100 | 6,20 | 304401000 | 300 | 15,80 | 304403000 |
| 150 | 8,90 | 304401500 | 350 | 18,60 | 304403500 |
| 200 | 11,00 | 304402000 | 400 | 20,60 | 304404000 |
 |
Incl. 8 halve conusverbinders;

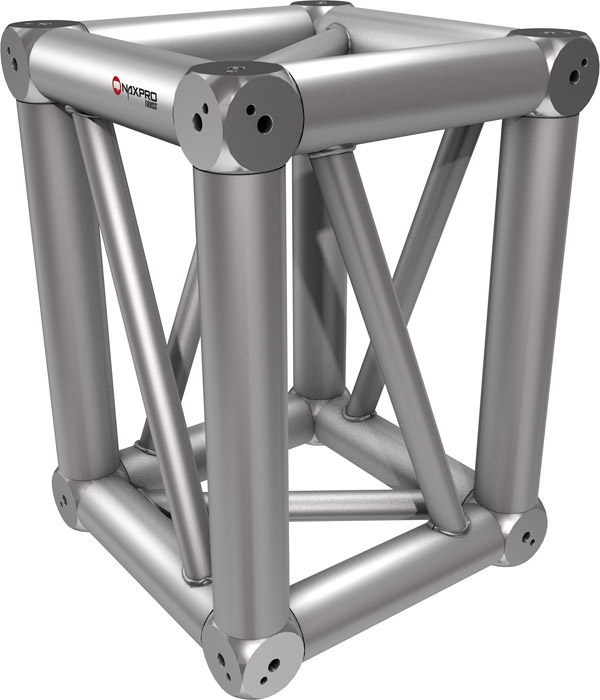

Lengte zijstukken: 290x290x400 mm; Gewicht: 9 kg
Cirkels van truss-systemen XD 340
