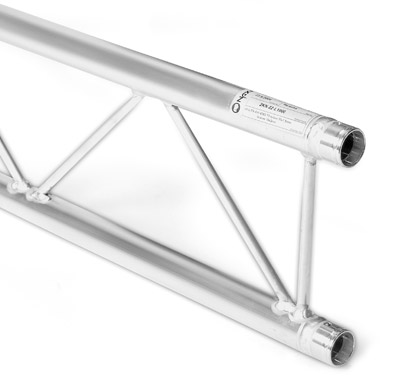

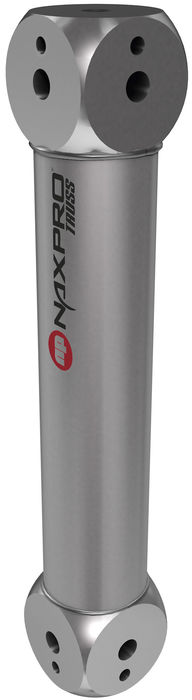

FD 22 Truss
Productoverzicht
Het FD 22 truss-systeem is een 2-punts uitvoering die, ondanks de beperkte diameter van de draagbuizen van slechts 35 mm, professionele toepassing vindt in de evenemententechniek. Ook bij de standbouw en winkelinrichting wordt het FD 22 systeem met veel succes toegepast. Hoewel de afmetingen zeer beperkt zijn, is er nog voldoende marge voor belichting en reclame.
De onderdelen van het systeem worden door middel van conische verbindingsstukken krachtgesloten verbonden. De verbindingsstukken zijn inbegrepen in de levering. Om de onderdelen van het truss-systeem te verbinden is niet meer gereedschap nodig dan een lichte aluminium hamer. Speciale constructies en poedercoatings zijn op korte termijn leverbaar.
Gekeurde veiligheid
Afmetingen
Technische gegevens
| Breedte: | 220 mm |
| Draagbuis: | 35 x 2 mm |
| Diagonalen: | 10 x 2 mm |
| Legering: | EN-AW 6060 T66 |
Belastingstabel FD 22
| Spanwijdte | Gelijkmatig verdeelde last |
Doorbuiging | Centrale puntbelasting | Doorbuiging |
| m | kg/m | mm | kg | mm |
| 1,0 | 289,0 | 0,1 | 289,0 | 0,2 |
| 2,0 | 143,8 | 1,2 | 287,6 | 1,9 |
| 3,0 | 95,4 | 4,0 | 242,6 | 5,4 |
| 4,0 | 71,2 | 9,4 | 180,8 | 9,6 |
| 5,0 | 56,7 | 18,4 | 143,4 | 15,0 |
| 6,0 | 39,4 | 26,9 | 118,2 | 21,7 |
| 7,0 | 28,6 | 36,6 | 100,1 | 29,7 |
| 8,0 | 21,6 | 47,9 | 86,3 | 38,9 |
| 9,0 | 16,7 | 60,7 | 75,4 | 49,6 |
| 10,0 | 13,3 | 75,1 | 66,5 | 61,6 |
De informatie omtrent de belastingen is alleen geldig bij verticale toepassing!
Grote lasten van hetzelfde gewicht moeten als ideale gevallen worden beschouwd. De overdracht van de last moet plaatsvinden op de kruisvlakken. De bovenste hoofdbuis moet min. 120 cm zijdelings worden gehouden.
Overspanningen, hoeken en componenten FD 22
|
| Lengte | Gewicht | Art.-Nr. | Lengte | Gewicht | Art.-Nr. |
| cm | kg | cm | kg | ||
| 25 | 0,70 | 300220250 | 175 | 2,70 | 300221750 |
| 50 | 1,00 | 300220500 | 200 | 3,00 | 300222000 |
| 75 | 1,30 | 300220750 | 250 | 3,70 | 300222500 |
| 100 | 1,60 | 300221000 | 300 | 4,30 | 300223000 |
| 125 | 2,00 | 300221250 | 350 | 4,80 | 300223500 |

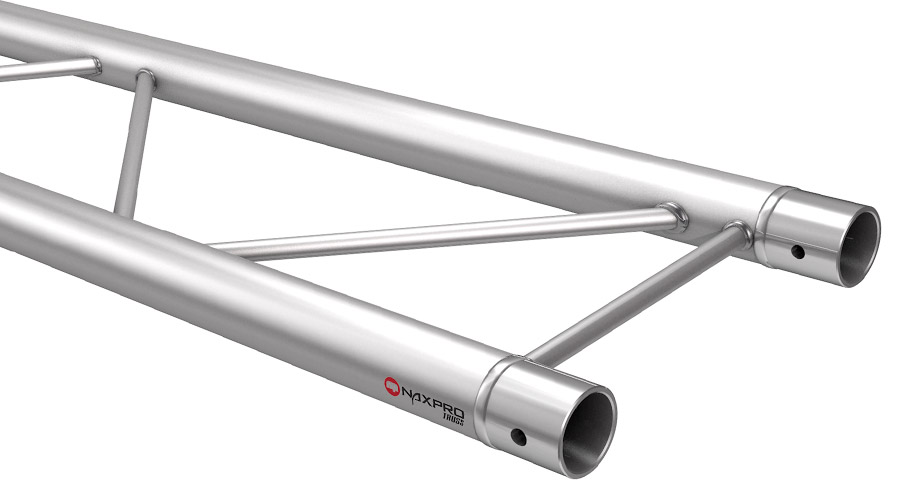

| 150 | 2,40 | 300221500 | 400 | 5,60 | 300224000 |
 |

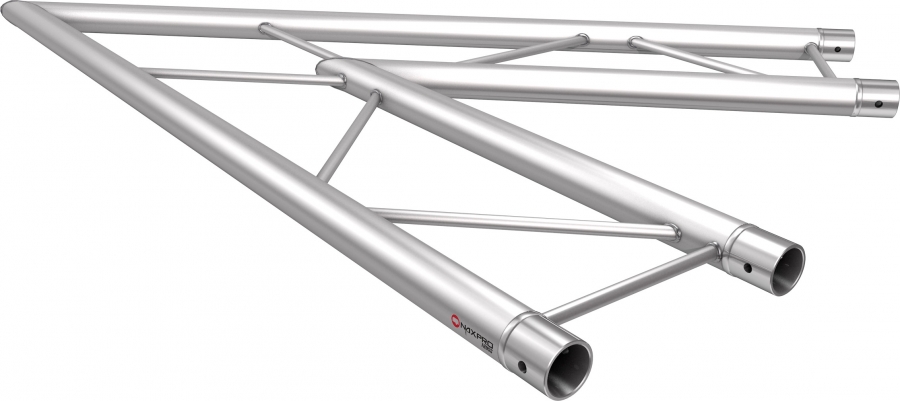

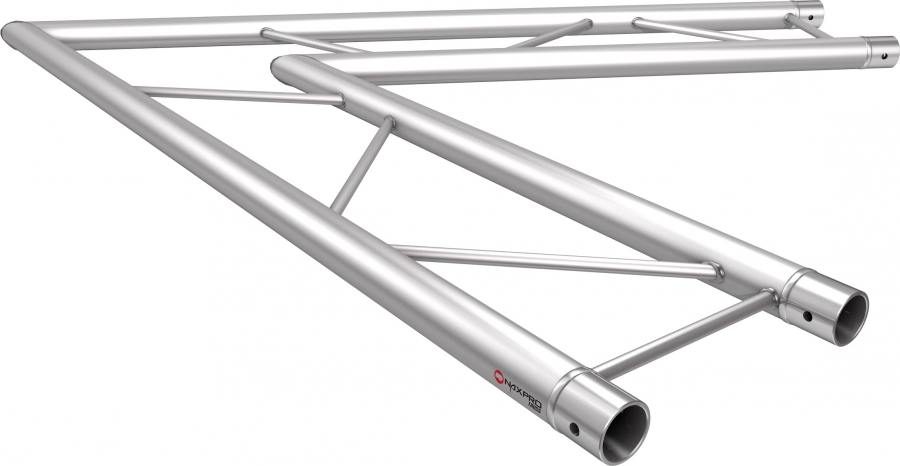

2-weg hoek 45° horizontaal;
Lengte zijstukken: 1000 mm;
Gewicht: 2,0 kg
 |
2-weg hoek 60° horizontaal;
Lengte zijstukken: 1000 mm;
Gewicht: 1,8 kg
 |

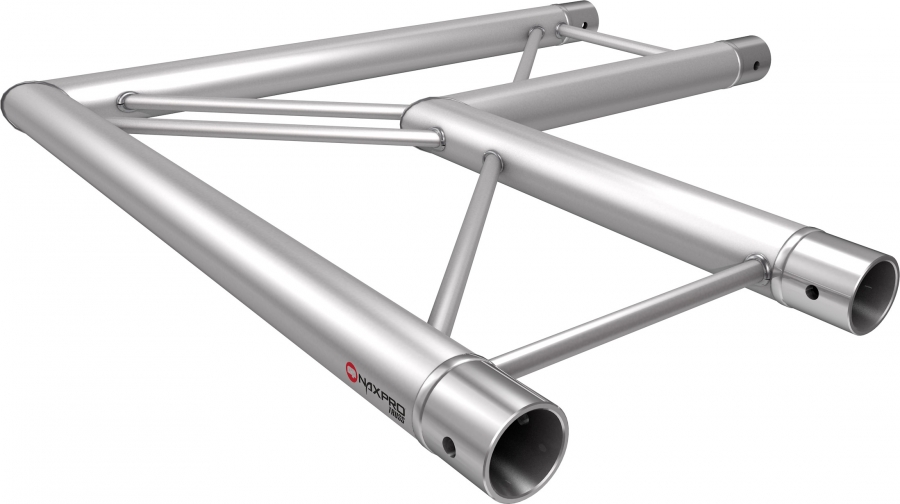

2-weg hoek 90° horizontaal;
Lengte zijstukken: 500 mm;
Gewicht: 1,6 kg
 |

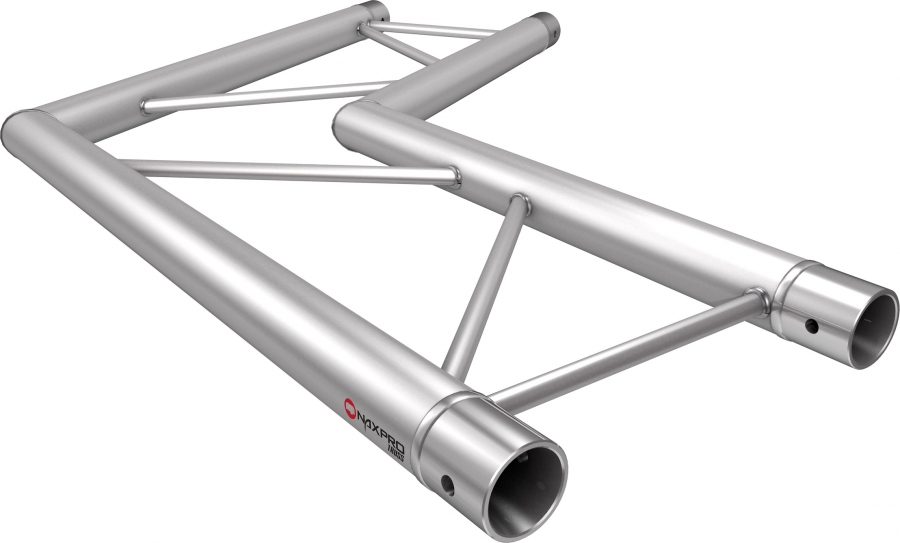

2-weg hoek 120° horizontaal;
Lengte zijstukken: 500 mm;
Gewicht: 1,6 kg
 |

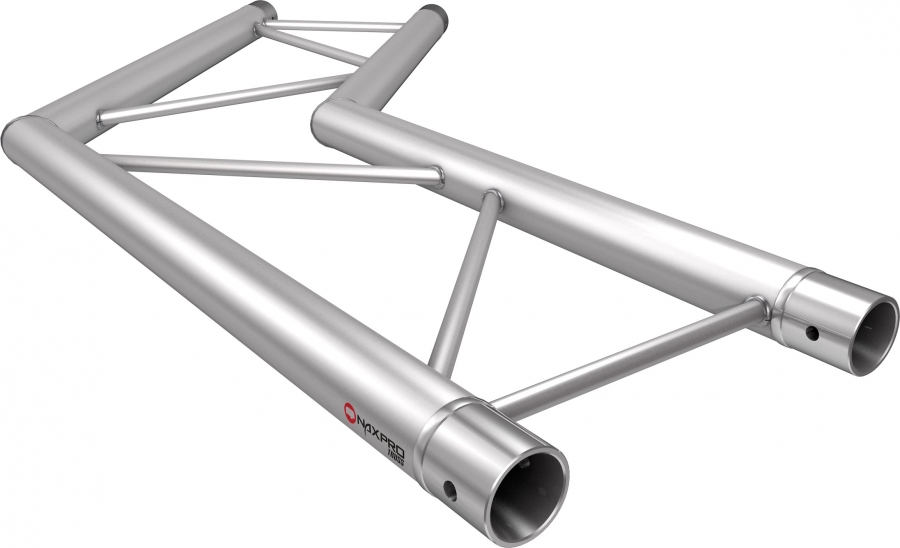

2-weg hoek 135° horizontaal;
Lengte zijstukken: 500 mm;
Gewicht: 1,6 kg
 |

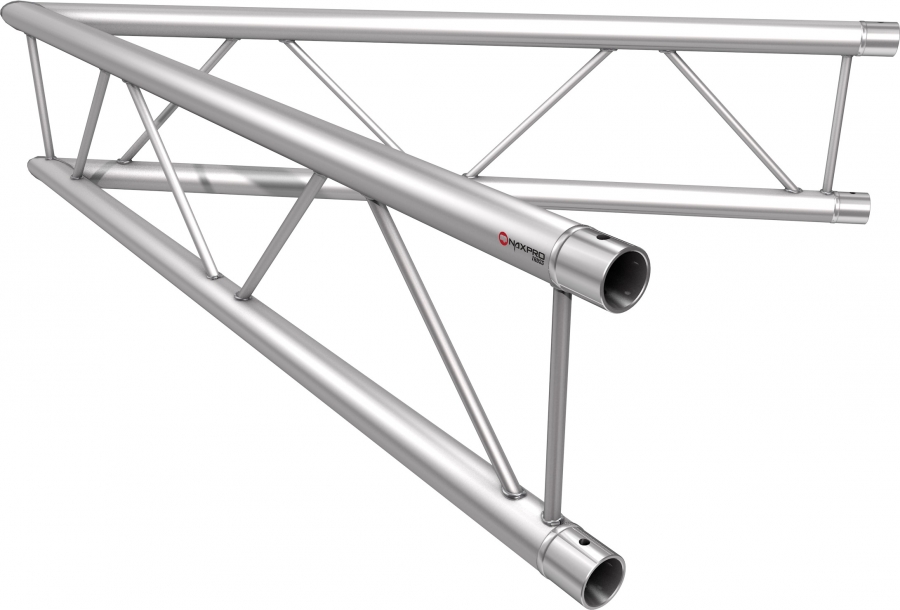

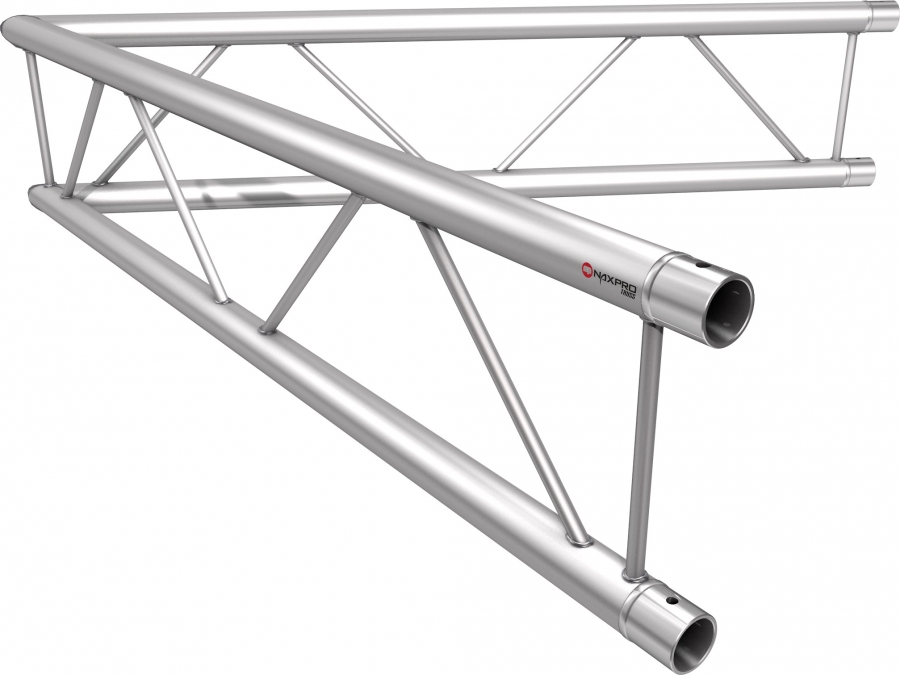

2-weg hoek 45° verticaal;
Lengte zijstukken: 1000 mm;
Gewicht: 2,0 kg
 |
2-weg hoek 60° verticaal;
Lengte zijstukken: 1000 mm;
Gewicht: 1,8 kg
 |

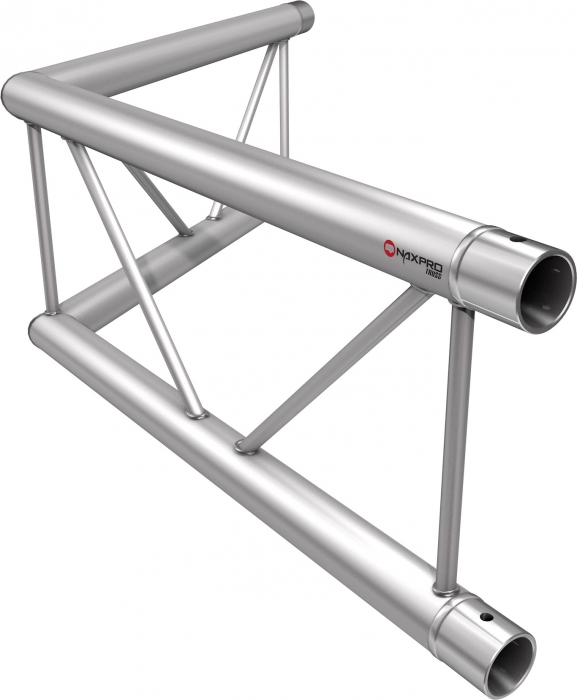

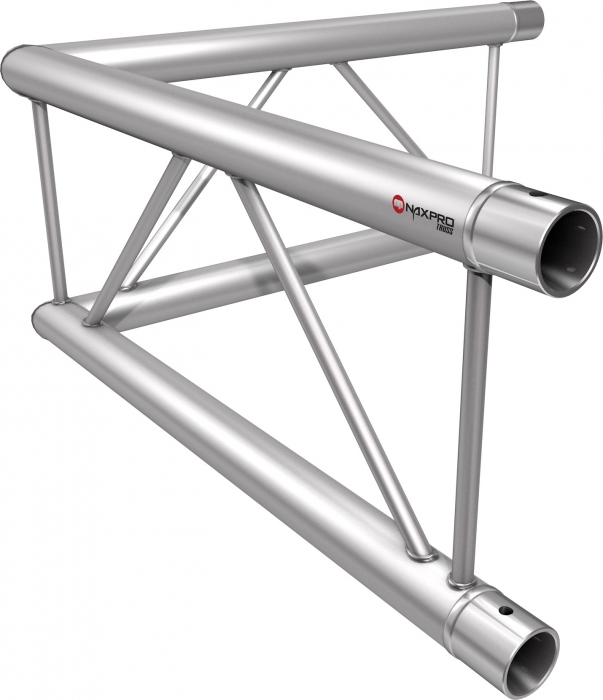

2-weg hoek 90° verticaal;
Lengte zijstukken: 500 mm;
Gewicht: 1,6 kg
 |

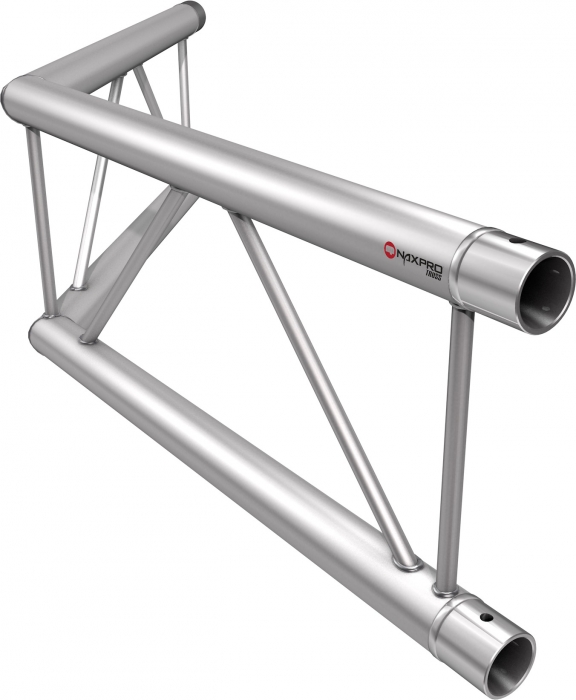

2 weg hoek 120° verticaal;
Lengte zijstukken: 500 mm;
Gewicht: 1,6 kg
 |
2-weg hoek 135° verticaal;
Lengte zijstukken: 500 mm;
Gewicht: 1,6 kg
 |
3-weg hoek 90° horizontaal;
Lengte zijstukken: 500 mm;
Gewicht: 2,0 kg
 |

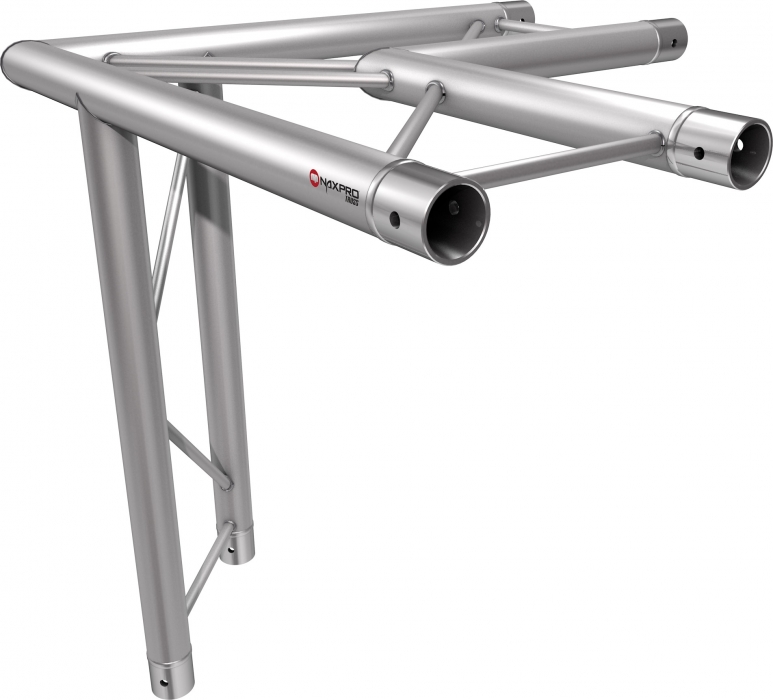

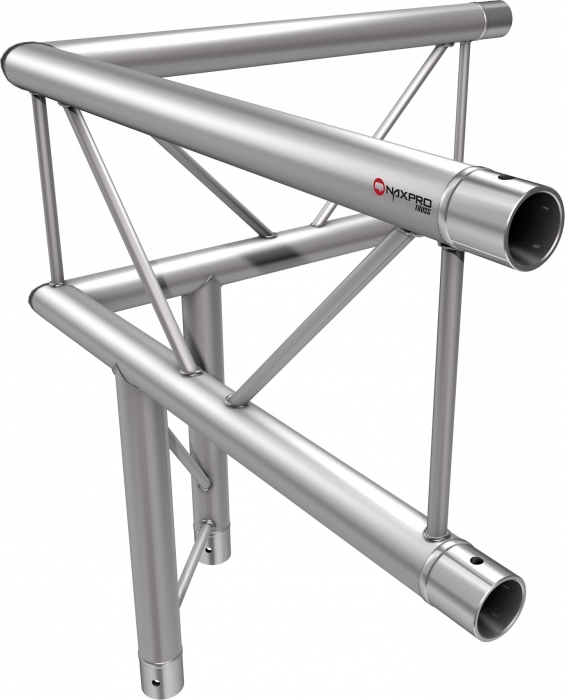

3-weg hoek 90° verticaal;
Lengte zijstukken: 500 mm;
Gewicht: 2,0 kg
 |

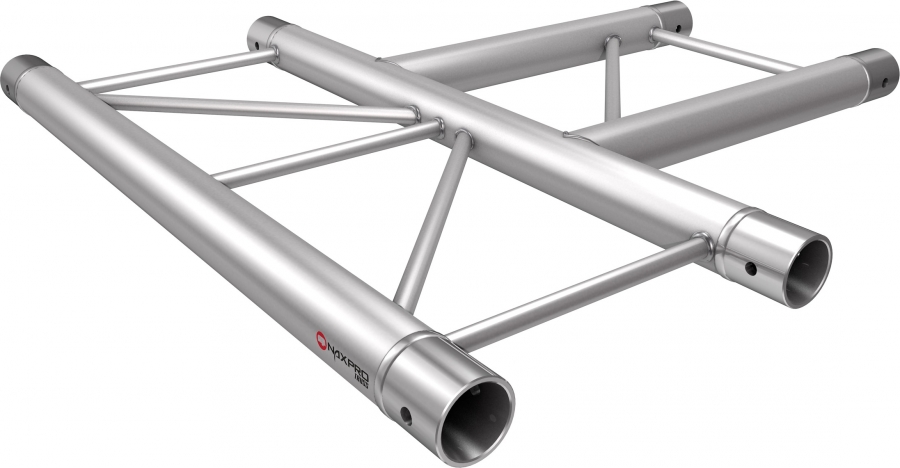

3-weg T-stuk 90° horizontaal; Lengte zijstukken: 500 mm; Gewicht: 2,0 kg
 |

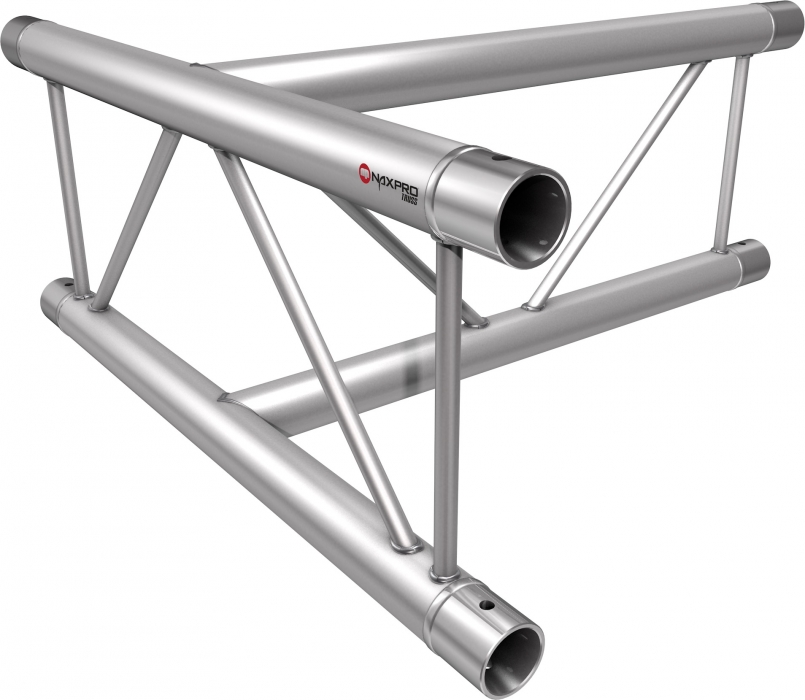

3-weg T-stuk 90° verticaal;
Lengte zijstukken: 500 mm;
Gewicht: 2,0 kg
 |

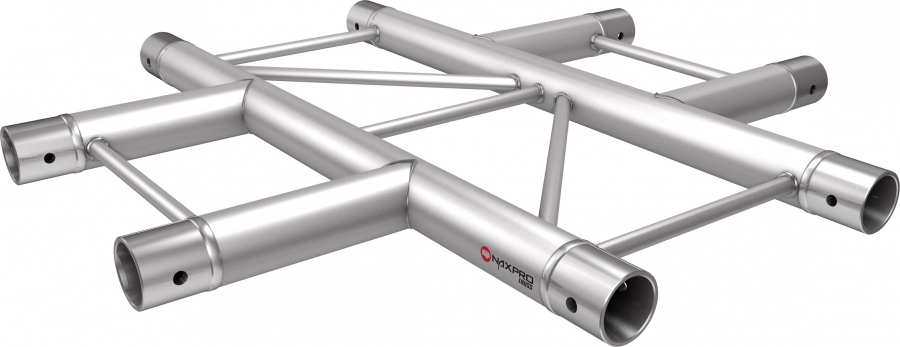

4-weg kruis 90° horizontaal;
Lengte zijstukken: 500 mm;
Gewicht: 2,3 kg
 |

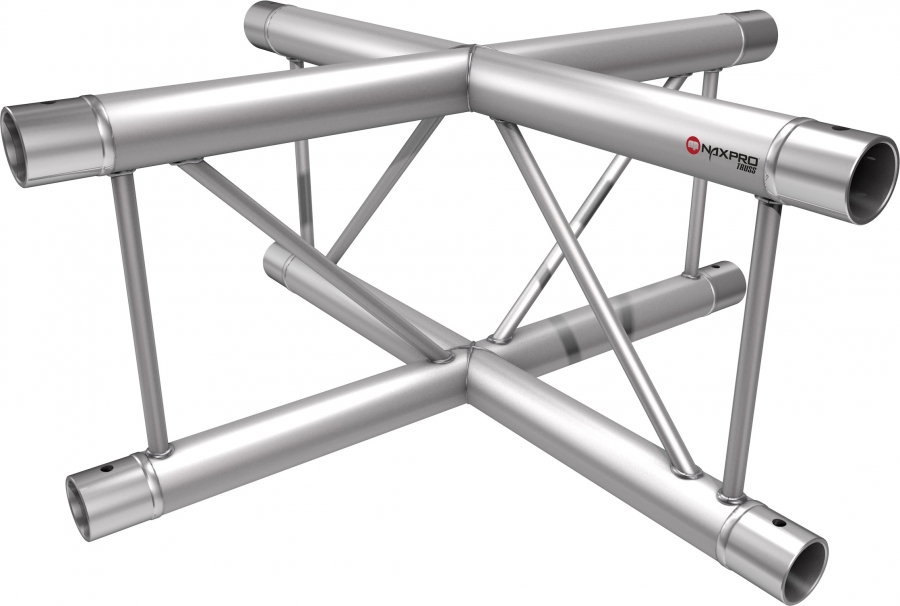

4-weg kruis 90° verticaal;
Lengte zijstukken: 500 mm;
Gewicht: 2,3 kg
 |

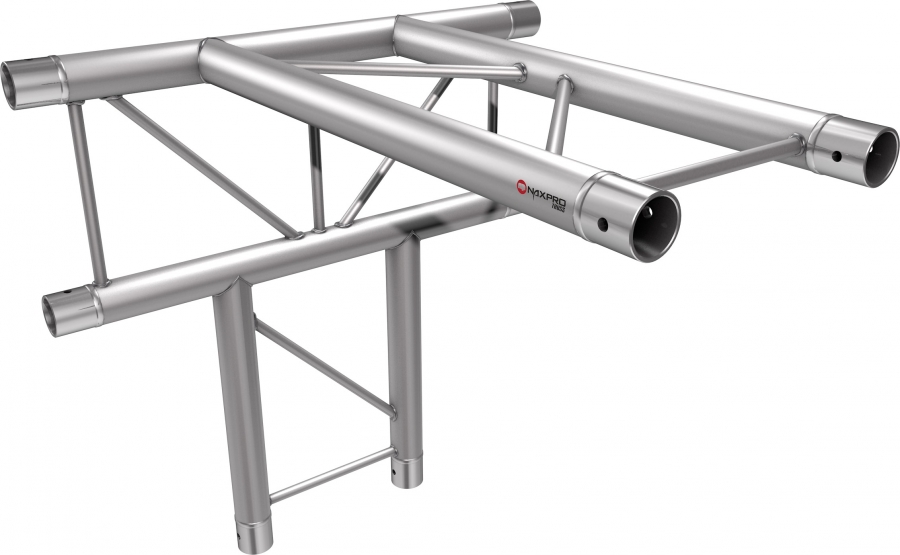

4-weg T-stuk 90° horizontaal;
Lengte zijstukken: 500 mm;
Gewicht: 2,3 kg
 |

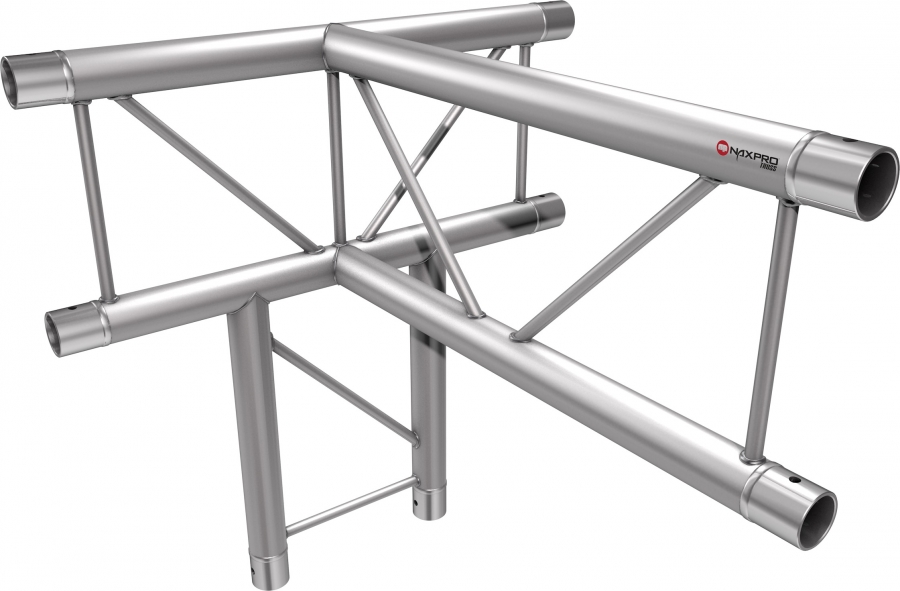

4-weg T-stuk 90° verticaal;
Lengte zijstukken: 500 mm;
Gewicht: 2,3 kg
 |

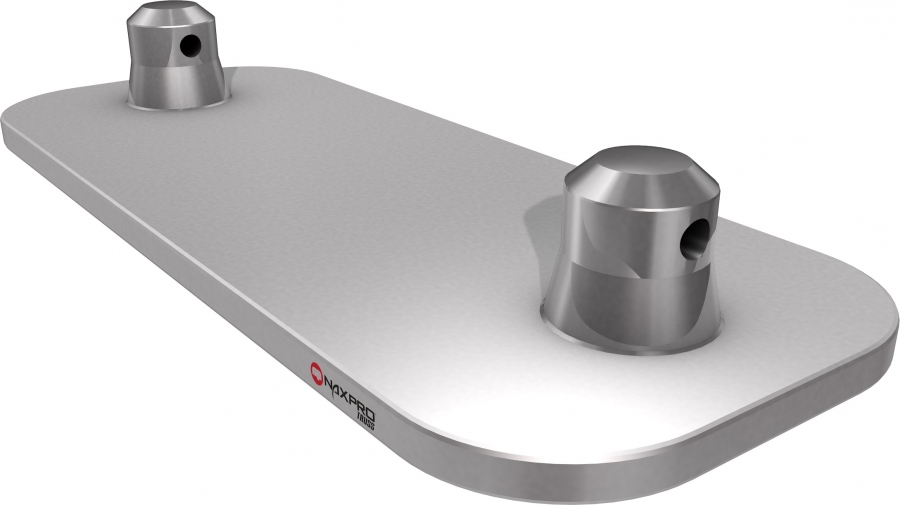

Afmetingen: 100 x 250 x 5 mm; Gewicht: 0,8 kg
 |
Boxcorner voor FD 22 op FD 24 incl. 6 halfverbinders M12
 |

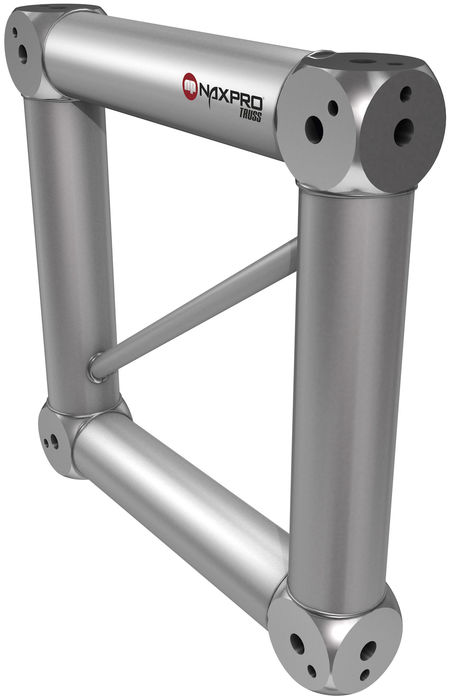

Boxcorner voor FD 22 Truss incl. 4 halfverbinders M8
Cirkels van truss-systemen FD 22
|
| Omschrijving | Lengte | Gewicht | Art.-Nr. |
| cm | kg | ||

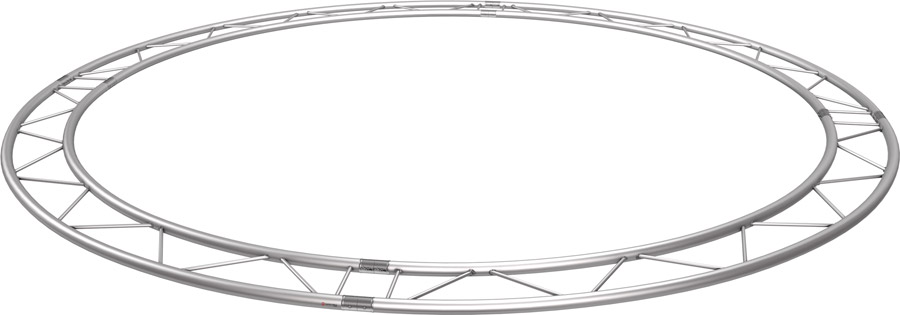

| FD 22 horizontaal per strekkende meter (omtrek) | 1,50 | 301224001 | |
| FD 22 horizontaal (4 x 90°) | 200 | 9,42 | 301224020 |
| FD 22 horizontaal (4 x 90°) | 300 | 14,13 | 301224030 |
| FD 22 horizontaal (4 x 90°) | 400 | 18,84 | 301224040 |
| FD 22 horizontaal (8 x 45°) | 500 | 23,55 | 301224050 |
| FD 22 horizontaal (8 x 45°) | 600 | 28,26 | 301224060 |
| FD 22 horizontaal (8 x 45°) | 700 | 33,00 | 301224070 |
| FD 22 horizontaal (8 x 45°) | 800 | 37,68 | 301224080 |
| FD 22 horizontaal (12 x 30°) | 900 | 42,39 | 301224090 |
| FD 22 horizontaal (12 x 30°) | 1000 | 47,10 | 301224100 |
|
| Omschrijving | Lengte | Gewicht | Art.-Nr. |
| cm | kg | ||

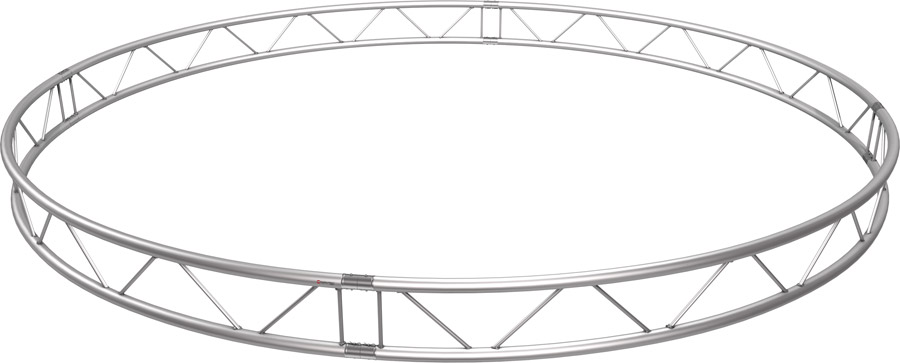

| FD 22 verticaal per strekkende meter (omtrek) | 1,50 | 301225001 | |
| FD 22 verticaal (4 x 90°) | 200 | 9,42 | 301225020 |
| FD 22 verticaal (4 x 90°) | 300 | 14,13 | 301225030 |
| FD 22 verticaal (4 x 90°) | 400 | 18,84 | 301225040 |
| FD 22 verticaal (8 x 45°) | 500 | 23,55 | 301225050 |
| FD 22 verticaal (8 x 45°) | 600 | 28,26 | 301225060 |
| FD 22 verticaal (8 x 45°) | 700 | 33,00 | 301225070 |
| FD 22 verticaal (8 x 45°) | 800 | 37,68 | 301225080 |
| FD 22 verticaal (12 x 30°) | 900 | 42,39 | 301225090 |
| FD 22 verticaal (12 x 30°) | 1000 | 47,10 | 301225100 |
